پرشر سوئیچ سه فاز مدل MD 4/11

Name: پرشر سوئیچ سه فاز شیشه ای مدل MD 4/11
Brand: بهباد کمپرسور
SKU: 179
Price: 3900000 IRR
Availability: InStock

پرشر سوئیچ سه فاز MD 4/11 یکی از قطعات کنترلی مورد استفاده در سیستم‌های هوای فشرده و کمپرسورهای سه فاز است که وظیفه آن کنترل خودکار عملکرد کمپرسور بر اساس فشار هوای موجود در مخزن است. این تجهیز با دریافت فشار سیستم، فرمان قطع و وصل مدارکمپرسور را در تنظیم انجام می‌دهد و در نتیجه با ادامه کار کمپرسور برای رسیدن به فشار به نقاط تعیین‌شده جلوگیری می‌کند.

پرشر سوئیچ MD 4/11 چیست؟

پرشر سوئیچ یا Pressure Switch یکی از اجزای مهم در مدار کنترل کامپیوترهای پیستونی و برخی تجهیزات تولید هوای فشرده است. این قطعات فشار داخل سیستم را کنترل می‌کند و در زمان رسیدن به نقاط قطع، مدار فرمان موتور را می‌کند. با کاهش فشار تا نقطه وصل نیز مجدداً فرمان راه‌اندازی کمپرسور صادر می‌شود.

به همین دلیل، پرشر سوئیچ فقط یک کلید ساده نیست؛ بلکه بخشی از سیستم کنترل فشار کمپرسور می شود. عملکرد صحیح آن می‌تواند در کنترل سیکل کاری کمپرسور، جلوگیری از کارکرد غیرضروری موتور و مدیریت فشار مخزن نقش داشته باشد.

پرشر سوئیچ سه فاز MD 4/11 برای استفاده در مدارهای سه فاز طراحی شده و بر اساس مشخصات ارائه شده برای این محصول، برای فشار کاری تا 11 بار و جریان نامی 20 آمپر در نظر گرفته شده است.

مشخصات فنی پرشر سوئیچ سه فاز MD 4/11

ای	مشخصات
مدل	ام دی ۴/۱۱
نوع	پرشر سوئیچ کمپرسور
برق ورودی	سه فاز
فشار فوق العاده اعلام شده است	۱۱ بار
جریان نامی اعلام شده است	20 آمپر
شاد	...
کاربرد اصلی	کنترل فشار کمور و سیستم های هواپرس فشرده

توجه: فشار 11 بار و جریان 20 آمپر باید به‌عنوان مشخص‌شده این مدل در نظر گرفته شود. هنگام نصب، لازم است ولتاژ، جریان مصرفی موتور، نحوه سیمکشی و میزان عملکرد پرشر سوئیچ با مشخصات کمپرسور تطبیق داده شود.

وظیفه پرشر سوئیچ در کمپرسور چیست؟

موتور کمپرسور نباید بدون کنترل فشار به‌صورت مداوم کار کند. زمانی که مخزن به فشار می‌رسد، پرشر سوئیچ می‌تواند موتور را قطع کند. پس از مصرف بخشی از هوای فشرده و کاهش فشار مخزن، پرشر سوئیچ در نقطه و تعیین فرمان راه‌اندازی مجدد را می‌کند.

در نتیجه، این قطعه یک وسیله مهم میان فشار مخزن و مدار الکتریکی کمپرسور است. وجود پرشر سوئیچ باعث می شود که سیکل روشن و خاموش شود کمپرسور بر اساس فشار مدیریت سیستم شود.

مجموعه پرشر سوئیچ سه فاز MD 4/11

کنترل خودکار فشار

این مدل برای کنترل طراحی خودکار عملکرد کامپیوتر بر اساس فشار است و نیاز به قطع و وصل دستی کمپرسور در کاهش می‌دهد.

مناسب برای مدارهای سه فاز

طراحی سه فاز MD 4/11 آن را برای سیستم‌هایی مناسب می‌کند که کمپرسور و مدار برق آنها را به شکل سه فاز اجرا می‌کند.

جریان نامی 20 آمپر

مشخصات اعلام شده محصول، این پرشر سوئیچ دارای جریان نامی 20 آمپر است. با این حال انتخاب آن باید با جریان واقعی موتور و طراحی مدار برق کمپرسور مطابقت داشته باشد.

مناسب برای سیستم های هوای فشرده

از این مدل می‌توان در ترکیب‌های مختلف سیستم‌های هوای فشرده و کمپرسورهای سه فاز استفاده کرد. مشروط بر اینکه فشار، جریان و اتصالات آن با تجهیزات موجود قابل سازگاری باشد.

پرشر سوئیچ MD 4/11 برای چه کمپرسورهایی مناسب است؟

این پرشر سوئیچ برای سیستم‌هایی مناسب است که به کنترل فشار خودکار و عملکرد سه فاز نیاز دارند. انتخاب نهایی برای تعیین مشخصات موتور و مدارکمپرسور انجام می شود و صرفاً سه فاز برای دستگاه سازگاری کافی نیست.

به عنوان نمونه، در کمپرسورهای پیستونی سه فاز، پرشر سوئی یکی از اجزای مدار کنترل فشار می‌شود. برای مشاهده نمونه هایی از رایانه های مرتبط می توانید محصولات زیر را بررسی کنید:

تفاوت پرشر سوئیچ با گیج فشار چیست؟

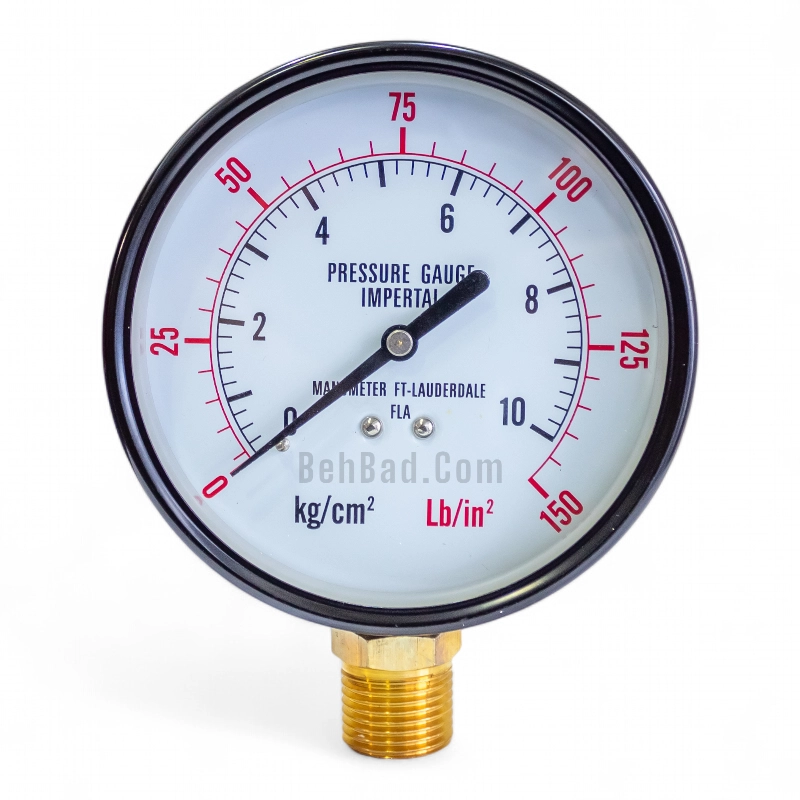

گیج فشار وظیفه نمایش فشار را بر عهده دارد، اما پرشر سوئیچ برای کنترل عملکرد بر اساس فشار استفاده می‌شود. بنابراین این دو قطعه از نظر عملکرد یکسان است.

‎‏ ...	تیژی
پرشرم	کنترل مدار بر اساس فشار و صدور فرمان قطع و وصل
گیج کننده	نمایش مقدار فشار سیستم برای کاربر
شیر ام	حفاظت در برابر افزایش فشار بیش از حد تعیین شده است

نکات مهم هنگام خرید پرشر سوئیچ کمپرسور

برای خرید پر سوئیچ سه فاز MD 4/11 یا هر مدل مشابه، تطبیق مشخصات فنی از نظر اهمیت قابل توجه است. پیش از سفارش بهتر است موارد زیر بررسی شوند:

تعداد فاز: سه فاز بودن مدار کمپرسور باید با پرشر سوئیچ مورد نظر مطابقت داشته باشد.
فشار کاری: محدوده فشار سیستم باید با محدوده مجاز پرشر سوئیچ سازگار باشد.
جریان موتور: جریان واقعی موتور را بررسی کنید و آن را با قدرت جریان اعلام‌شده برای پرشر سوئیچ مقایسه کنید.
نوع اتصال: رزوه و محل نصب پرشر سوئیچ باید با اتصالات سیستم مطابقت داشته باشد.
کنترل موتور: در برخی سیستم‌ها پرشر سوئیچ مستقیماً در مسیر مدار موتور قرار نمی‌گیرد و از طریق کنتاکتور، مدار فرمان را کنترل می‌کند. طراحی مدار باید توسط فرد متخصص انجام شود.

نکته مهم برق و ایمنی: در کمپرسورهای سه فاز، سیمکشی و انتخاب تجهیزات کنترلی باید با جریان موتور و مدار قدرت انجام شود. نصب اشتباه پرشر سوئیچ یا عبور جریان بیشتر از ظرفیت تجهیز می‌تواند باعث آسیب به کنتاکت‌ها، یا موتور مدار کنترل شود. عملیات سیم کشی را به تکنسین برق صنعتی بسپارید.

علائم خرابی پرشر سوئیچ کمپرسور

خرابی پرشر سوئیچ می‌تواند به شکل‌های ظاهر شود. تشخیص قطعی خرابی نیاز به بررسی مدار و فشار واقعی سیستم دارد.

خاموش نشدن کمپرسور پس از رسیدن به فشار به نقطه قطع
روشن نشدن کمپرسور پس از افت فشار
قطع و وصل غیرعادی موتور
عملکرد نامنظم در کنترل فشار
سوختگی یا آسیب دیدگی کنتاکت‌ها
وجود مشکل در انتقال فشار به مکانیزم پرشر سوئیچ

در صورت مشاهده این علائم، پیش از تعویض مکان بهتر است فشارسنج، مدار برق، کنتاکتور، شیر یکطرفه و اتصالات نیز بررسی شوند. زیرا مشکل عملکرد کمپرسور همیشه از خود پرشر سوئیچ نیست.

نگهداری و افزایش عمر پرشر سوئیچ

پرشر سوئیچ در محیط کمپرسور در معرض لرزش، تغییر فشار و شرایط کاری مداوم قرار دارد. نگه داشتن محل نصب، بررسی اتصالات و جلوگیری از ورود آب و روغن به قسمت‌های حساس می‌تواند به حفظ عملکرد صحیح سیستم کمک کند.

اتصالات الکتریکی را در سرویس های دوره های بررسی کنید.
محل اتصال فشار و مسیر انتقال فشار را از نظر گرفتگی بررسی کنید.
در صورت مشاهده جرقه یا داغ شدن کنتاکت‌ها، سیستم را بررسی کنید.
از کار کردن کمپرسور خارج از محدوده فشار مجاز جلوگیری کنید.
پرشر سوئیچ را با تجهیزات حفاظتی و شرایط مناسب استفاده کنید.

تجهیزات مرتبط با هوای سیستمی فشرده

برای عملکرد پایدار در یک سیستم هوای فشرده، فقط پرشر سوئیچ کافی و انتخاب تجهیزات صحیح جانبی نیز مهم نیست. بهباد پرسور تجهیزات برای تولید، تهیه و آماده سازی هوای کم فشرده می کند.

چه زمانی به کمپرسور بزرگ‌تر نیاز داریم؟

اگر کمپرسور در بیشتر ساعات کاری بدون توقف کار می‌کند یا مصرف هوای تجهیزات پنوماتیک از آن استفاده می‌کند، فقط مشکل اصلی را تغییر نمی‌دهد. در چنین شرایطی ابتدا باید میزان مصرف هوا، دبی کمپرسور، حجم مخزن و سیکل کاری دستگاه بررسی شود.

برای مجموعه‌هایی که مصرف هوای مداوم و بالاتری دارند، کمپرسورهای اسکرو نیز می‌توانند مورد بررسی قرار گیرند. از محصولات مرتبط بهباد می‌توان به موارد زیر اشاره کرد:

سوالات متداول درباره پرشر سوئیچ سه فاز MD 4/11

پرشر سوئیچ MD 4/11 برای کمپرسور سه فاز مناسب است؟

بله، این مدل به‌عنوان پرشر سوئیچ سه فاز معرفی شده است. با این حال پیش از نصب باید ولتاژ، جریان موتور، فشار سیستم و نحوه طراحی مدار کنترل با مشخصات پرشر سوئیچ تطبیق داده شود.

فشار اعلام شده برای MD 4/11 چقدر است؟

مشخصات ارائه شده برای این محصول، فشار اعلام شده آن 11 بار است.

جریان پرشر سوئیچ MD 4/11 چقدر است؟

جریان اعلام شده برای این مدل 20 آمپر است. انتخاب نهایی باید بر اساس جریان واقعی موتور و شیوه اجرای مدار قدرت و فرمان انجام شود.

آیا پرشر سوئیچ همان گیج فشار است؟

خیر. گیج فشار مقدار فشار را نشان می‌دهد، اما پرشر سوئیچ بر اساس فشار، برای کنترل مدار و عملکرد کمپرسور فرمان صادر می‌کند.

آیا می‌توان پرشر سوئیچ را شخصاً نصب کرد؟

در کمپرسور سه فاز، به دلیل وجود مدار قدرت و جریان موتور، نصب باید با رعایت اصول برق صنعتی انجام شود. برای جلوگیری از آسیب به تجهیزات، سیمکشی و سیمکشی را به متخصص بسپارید.

خرید پرشر سوئیچ سه فاز MD 4/11

اگر به دنبال پرشر سوئیچ سه فاز MD 4/11 برای کمپرسور یا سیستم هوای فشرده خود هستید، پیش از خرید مشخصات موتور، فشار کاری، تعداد فاز و جریان جریان را بررسی کنید. تطبیق این موارد باعث می‌شود قطعات انتخاب‌شده با سیستم شما هماهنگ باشد و عملکرد صحیح مدار کنترل فشار حفظ شود.
